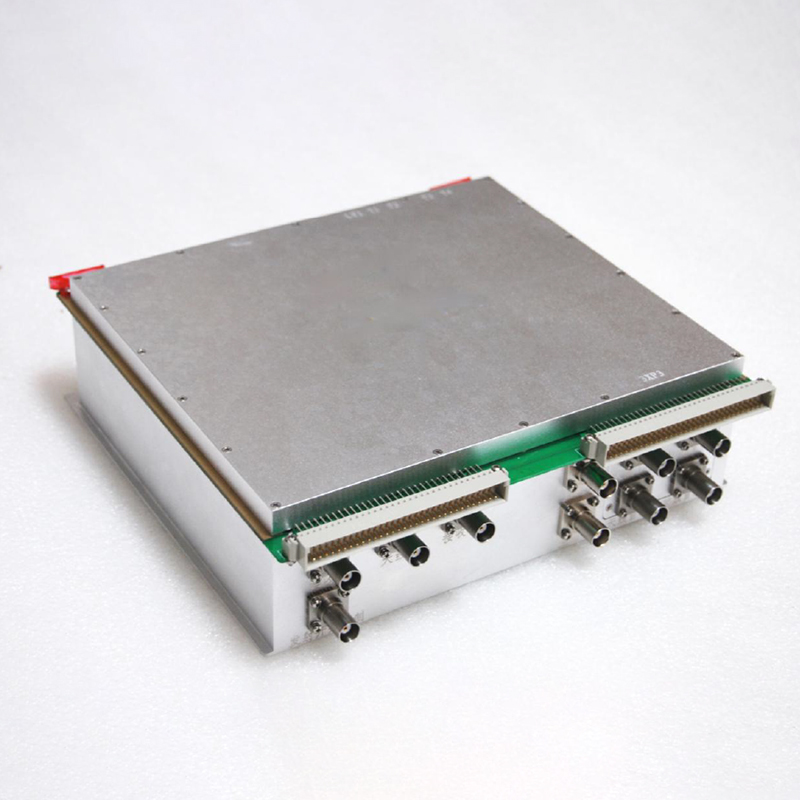

Модуль приёмного канала
Обзор продукта Любое радиоустройство, обладающее функцией приёма, обязательно имеет свой «приёмный канал». Приёмный канал часто реализуется в виде специализированного модуля. В радиолокации, системах связи, навигации, контрольно-измерительных приборах, базовых станциях сотовой связи и даже...
Описание
маркер
Обзор продукта
Любое радиоустройство, обладающее функцией приёма, обязательно имеет свой «приёмный канал». Приёмный канал часто реализуется в виде специализированного модуля. В радиолокации, системах связи, навигации, контрольно-измерительных приборах, базовых станциях сотовой связи и даже в наших мобильных телефонах — везде присутствуют приёмные модули, отличающиеся лишь конструктивным исполнением.
В зависимости от типа системы состав функциональных устройств приёмного канала различен. «Универсальные» приёмные каналы, используемые в промышленных системах, системах связи и т. д., обычно содержат ограничитель, малошумящий усилитель, генератор, смеситель, фильтр, аттенюатор, электронные ключи и другие компоненты. При необходимости регулировки фазы дополнительно применяются фазовращатели и линии задержки.
В зависимости от назначения и класса качества разрабатываются и изготавливаются приёмные модули различных конструктивных исполнений, удовлетворяющие требованиям системных функциональных показателей.
В целом, такие функции безопасности, как устойчивость к повреждению мощным сигналом, устойчивость к повреждению бросками напряжения, устойчивость к отказу при сильных помехах, устойчивость к отказу при воздействии неблагоприятных факторов окружающей среды, являются весьма важными. Далее следуют такие показатели, как низкий уровень шума, низкое энергопотребление, высокая стабильность и высокая надёжность, которые также являются ключевыми критериями оценки качества продукции.
Ключевые функции
Защита с помощью ограничителя, малошумящее усиление, точное и стабильное преобразование частоты, а также точные и стабильные амплитудно-частотные и фазочастотные характеристики являются ядром и основой приёмного канала.
Области применения
Универсальное применение в таких сценариях, как радиолокация, радиостанции, связь, навигация, промышленное управление, телевидение и телекоммуникации, научно-исследовательские и учебные стенды и т. д.
Типовые технические параметры
| Наименование параметра | Мощность ограничения (защиты) | Коэффициент шума | Усиление канала | Промежуточная частота | КСВН порта | Выходная мощность ПЧ | Рабочая температура | Конструктивное исполнение (и интерфейс) |
| Типовые показатели | 1 Вт ~ 2000 Вт, под заказ | 1 дБ ~ 5 дБм, под заказ | 10 дБ ~ 80 дБ, под заказ | Под заказ | 1,5 ~ 2, под заказ | 10 дБмВт, под заказ | –40 °C ~ +85 °C, под заказ | Модульная конструкция, конструкция на плате, под заказ |
